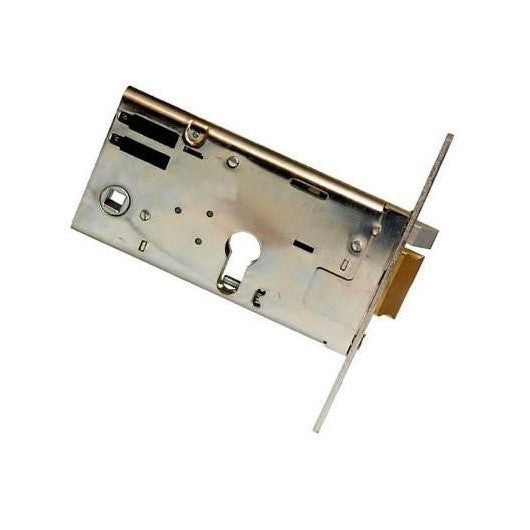

Broasca electromagnetica orizontala Cisa 14351-70

BROASCA ELECTROMAGNETICA ORIZONTALA CISA 14351-70

DESCRIERE

• Carcasa otel zincat
• Front otel zincaT
• Versiunile electrice si mecanice sunt interschimbabile
• Inaltimea carcasei - 77 mm
• Un singur zavor, cu autoblocare
• Tensiunea de alimentare :12 V curent alternativ; 3.1A

Posibilitati montare

• Usa stanga, dreapta cu deschidere la interior sau exterior
• Cilindrul se achizitioneaza separat
• Acest produs se poate folosi cu buton.

 SCHIMBAREA ZAVOARELOR de pe stanga pe dreapta

Introduceti surubelnita pe rand in cele doua fante longitudinale de pe corpul broastei . Inclinati manerul surubelnitei spre dreapta ( conform sensului sagetii ) impingand cu varful acesteia pe rand zavoarele in exteriorul platbandei frontale, atat zavorul de blocare cat si pe cel de memorie ( stiftul )Rotiti pe rand ambele zavoare cu 180 grade - Acestea vor reveni automat in noua pozitie, fiind actionate de arc.

FUNCTIONAREA MECANICA A BROASTEI

 In pozitia (Inchis)a usii, zavorul superior (stiftul) va fi tot timpul apasat pe partea opusa pe contraplaca, tocul nefiind decupat. Prin rotirea cheii cilindrului catre maner (dreapta), zavorul inferior (de blocare) se va retrage automat permitand deschiderea usii. Broasca poate fi chipata si cu un cilindru cu buton interior si in acest caz nu va mai fi necesara operarea cu cheie ci prin actionarea butonului.
Actionarea cilindrului se poate face atat in interior cat si din exterior.

Broasca se poate monta atat pe partea mobila , cat si pe partea fixa (toc),simplificand astfel montajul nemaifiind necesara trecerea cablului de alimentare din usa in toc.
